Двухдиапазонная любительская УКВ радиостанция FM-2008
диапазонов 144 - 146 МГц  и  430 – 440 Мгц.

Некоторые особенности:

Трансивер FM2008 является дальнейшей модификацией предыдущей разработки FM2006.
Выполнен на более современной элементной базе, введены полезные дополнения в работу схемы и в программу.

Технические характеристики:


Конструкция:

При разработке данной станции была поставлена задача использовать промышленно выпускаемый корпус.
По габаритам выбор пал на Z-4.

Так как корпус пластмассовый, то пришлось учесть это при разработке схемы и платы что бы иметь минимум воздействия излучений со схемы наружу и на саму станцию извне. Входные ВЧ блоки имеют экраны по периметру, а модуль ГУНов  снизу имеет сплошную заливку массы на плате, а сверху закрыт плоской крышкой.

Кроме того усилена его отвязка каскадами от остальной схемы. В результате получилась чистая его работа без всякой паразитной девиации от внутренних и внешних полей. Усилитель мощности выполнен общим для обоих диапазонов. Построение контурных цепей максимально простое и формирует АЧХ и согласование в двух полосах 144 и 430. При этом благодаря линейности уровень гармоник при 18 ватт получился даже меньше чем в традиционном  передатчике класса “C” при 5 ватт. В выходном каскаде применен современный и доступный полевой транзистор RD15HVF1. При минимальном смещении 2 вольта обеспечивает 15-18 ватт на 144. Можно подавать 4 вольта, но тогда потребуется более мощный радиатор, а мощность превышает 20 ватт. В целом  усилитель получился значительно мощнее и дешевле чем ранее на советских КТ925, и КТ913, а по надежности мне его так спалить и не удалось, ни при работе без нагрузки, ни при К.З выхода.

Входная ВЧ часть приемника осталась прежней как проверенная, и хорошо зарекомендовавшая себя. Тракт ПЧ выполнен на более современной микросхеме TA31136FN с резонатором в детекторе. Хотя общая чувствительность та же что и была, и выше некуда для 144, но мелкие сигналы читаются лучше за счет более узкой полосы детектирования.

Так же доработаны цепи управления работой ШП и включение происходит мягко без всякого хлопка на включении станции и без заметного шумового хвостика на выключении. Это создает комфорт в работе. Кроме того ШП не реагирует на всякие сигналы не в частоте и игнорирует короткие всплески помех не пропуская их. Хотя на полезном сигнале включение четкое при минимальном уровне и не требует регулировки. Благодаря всему, находясь включенной станция даже в самом плохом эфире совсем не раздражает.

Конструкция в целом стала более легко повторяемой и учтены прежние недостатки. Сейчас нет длинных кнопок и ставших дефицитными резинок для них. Кнопки минимальной длины 1 мм, а нажатие производится через пленку передней панели. Сама пленка является оформлением передней панели станции. Выполнена на прозрачной основе и печатается на лазерном цветном принтере. Со стороны печати защищена подложкой и обыкновенным скотчем, потом это накладывается на пластмассовую панель рисунком во внутрь. Поэтому не будет вытирания в процессе эксплуатации и внешний вид гарантирован.


Изготовлены первые станции в откорректированном варианте. Повторяемость 100% и при правильных впаянных номиналах настройка минимальная. Передатчик практически вообще нечего настраивать, только выставить частоту опорника, да ГУН 430 подстроить катушку раздвижением витков. Приемник удобно строить по измерителю АЧХ, но даже по максимуму С-метра тоже погрешность небольшая. На картинке видно в каком положении витки.

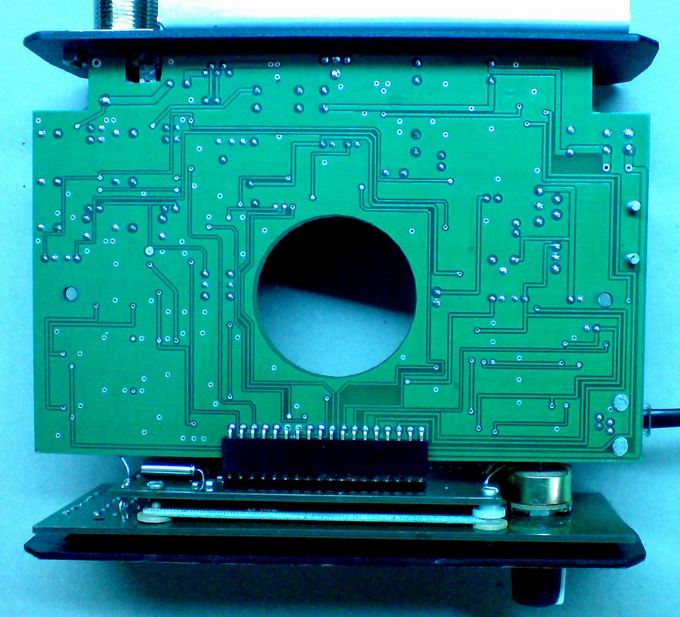

Размер основной платы 140 Х 92 мм

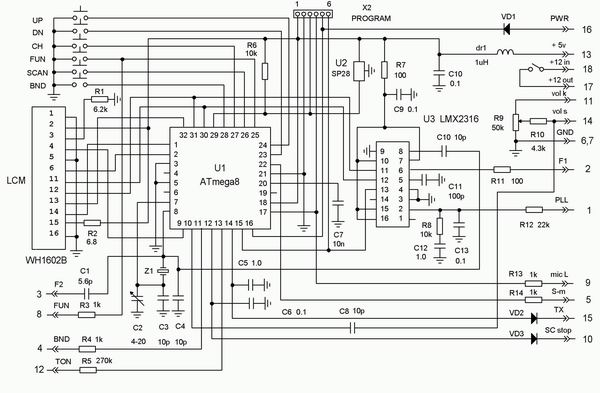

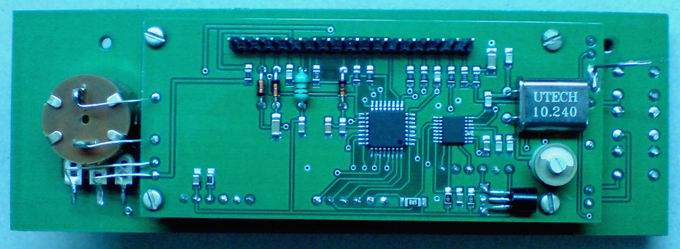

Плата синтезатора 88 Х 38 мм

Плата индикатора и кнопок 133 Х 45 мм

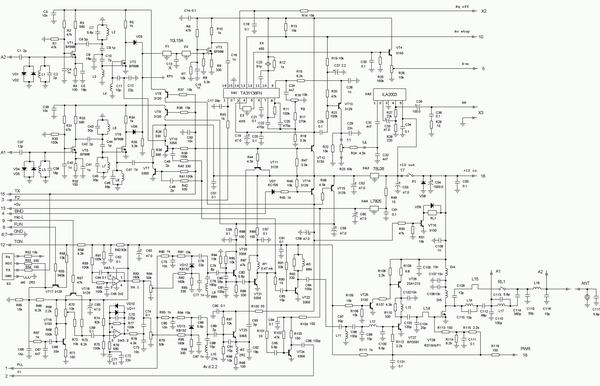

Новая схема, рисунки плат и файлы прошивки прилагаются.


Шатун Александр Николаевич
62300  Харьковская обл. г. Дергачи, пер. Октябрьский 16,
телефон в Дергачах 3-21-18.
(полный номер 8-10-38-057-63-3-21-18)
E-mail:ashatun@mail.ru

Программное обеспечение
Александр Денисов г. Тамбов
E-mail:
