Особенности конструкции.

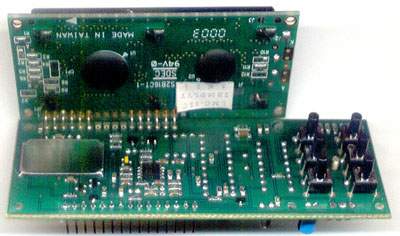

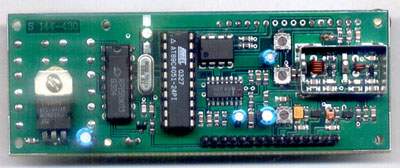

Синтезатор выполнен в виде единого, функционального модуля, с органами управления и двух строчным ЖКИ дисплеем с подсветкой шкалы. В состав модуля входит все необходимое для максимально простого построения радиостанции в целом. Подключение производится с помощью однорядного клемника в нижней части (15 контактов). Большая часть схемы собранна на SMD элементах. Плата модуля выполнена по современной технологии с металлизацией отверстий и защитной маской. Размер платы 37 Х 105 мм.

В состав модуля входят:

1. Собственно сам синтезатор – цифровая часть и два ГУНа 144 и 430 Мгц.
2. Предварительные усилители мощности 144 и 430 до 100 мвт.
3. Стабилизатор напряжения 5 вольт, для питания самого модуля, и подключаемых цепей.
4. Коммутирующие ключи для подачи питания на каскады трактов 144 и 430 Мгц.
5. Микрофонный усилитель-ограничитель с хорошим качеством звучания.
6. Имеется регулятор чувствительности от микрофона, и раздельные регуляторы девиации.
7. 6 кнопок управления, установленных с шагом под стандартную резинку.

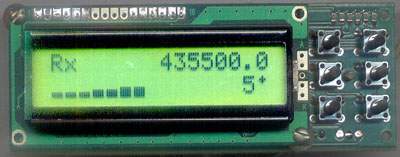

8. Двухстрочный ЖКИ дисплей ВС1602А с желто – зеленой LED подсветкой.

• Работа в двух диапазонах 144 и 430 Мгц (границы устанавливаются)
• Минимальный шаг 2,5 Кгц (нужное значение устанавливается)
• Перестройка по частоте и каналам на 1 шаг, или ускоренный перебор.
• Режим CTCSS поддержки репитеров (38 стандартных частот).
• Тональная посылка 1750 Гц для открывания некоторых репитеров.
• 39 каналов памяти в каждом диапазоне.
• Раздельная запись в каналы памяти частоты приема и передачи (режим репитера и прочее).
• Назначение каждому каналу памяти нужной частоты CTCSS или режима выключено.
• Сканирование по частоте (границы устанавливаются).
• Сканирование по памяти.
• Переключение мощности передатчика больше - меньше с запоминанием состояния.
• Вывод на дисплей информации о частоте и включенных режимах.
• Вывод на дисплей текстовых подсказок в режиме настройки.
• Встроенный S-метр. Линейка 16 градаций, измерение уровня от 2 баллов и выше с шагом по 0,5 балла. Дублирование показаний линейки переменным цифровым значением.
• Отображение линейкой включенного режима мощности.

Назначение кнопок.

1. Кнопка “F”        - (функция). Позволяет зайти в меню настройки.
2. Кнопка “В”        -  переключение диапазонов.
3. Кнопка “CH”     -  переключение в каналы памяти и обратно в режим непрерывной шкалы.
4. Кнопка  “UP”     - перестройка частоты на увеличение с выбранным шагом, или по каналам.
5. Кнопка  “DN”    - то же самое на уменьшение.
6. Кнопка  “Scan”  - сканирование.

Назначение выводов модуля.

1. Управление мощностью передатчика.
2. Включение передачи.
3. Земля.
4. Питание + 12 вольт.
5. Вход лог “1” от ШП для остановки сканера.
6. Микрофонный вход.
7. Вход S-метра.
8. Выход + 5 вольт при передаче (общий).
9. Выход + 5 вольт для тракта 144.
10. Выход ВЧ для передатчика 144.
11. Земля.
12. Выход + 5 вольт для тракта 430.
13. Выход ВЧ для передатчика 430.
14. Выход ВЧ для 1-го гетеродина приемников.
15. Земля.

Прошивку микроконтроллера можно скачать здесь.
